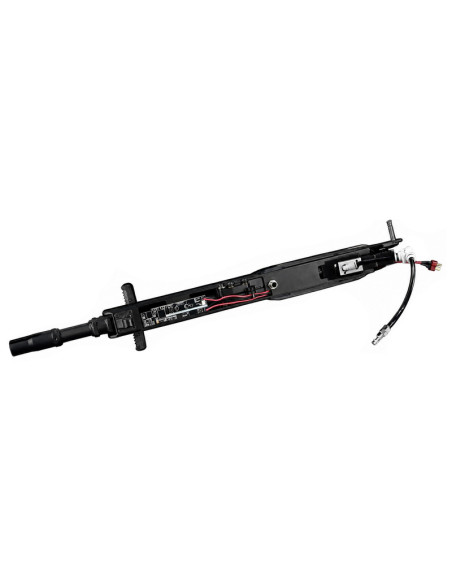

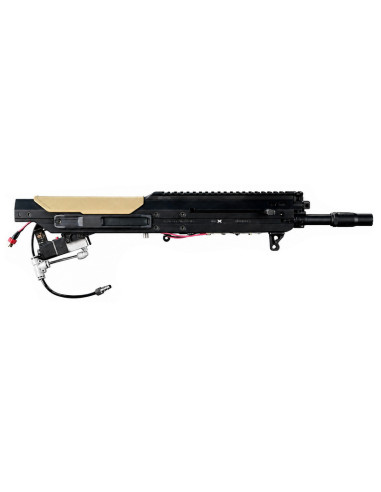

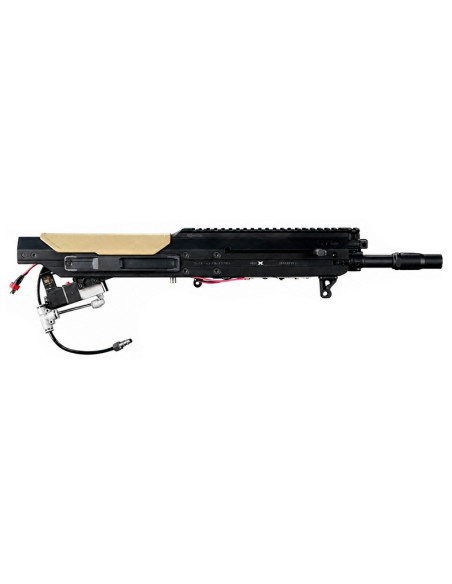

Le kit de conversion HPA MDRX permet de convertir votre MDRX AEG en réplique HPA électropneumatique.
Reposant sur une architecture HPA « open bolt » simple et extrêmement robuste, le moteur HPA MDRX a été conçu pour offrir une excellente fiabilité, une alimentation en billes extrêmement régulière, une large plage de réglage de puissance et une cadence de tir très élevée, tout en réduisant au minimum les besoins d’entretien.

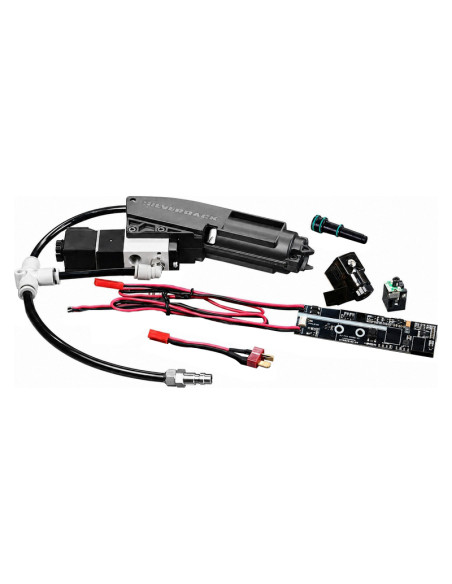

Le kit comprend :
- Moteur HPA MDRX
- 2 vis de fixation (M4 × 12 ISO 14581)
- Flexible HPA avec raccord PCP mâle
- FCU et faisceau de câblage

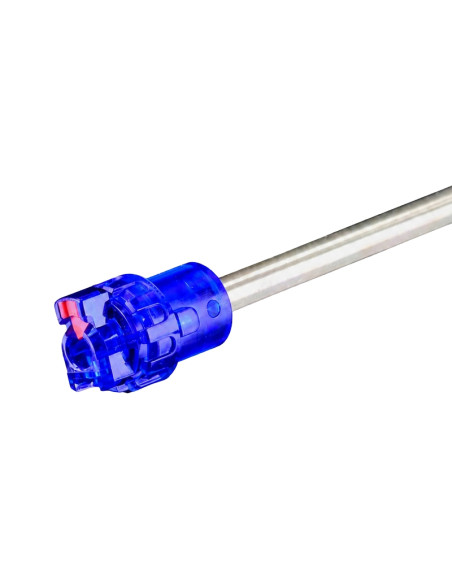

- Chambre hop-up HPA MDRX
- Joint hop-up Silverback SRS/TAC-41 80°
- Nozzle 6 trous / Full Flow préinstallé et nozzle 2 trous fourni en pièce de rechange

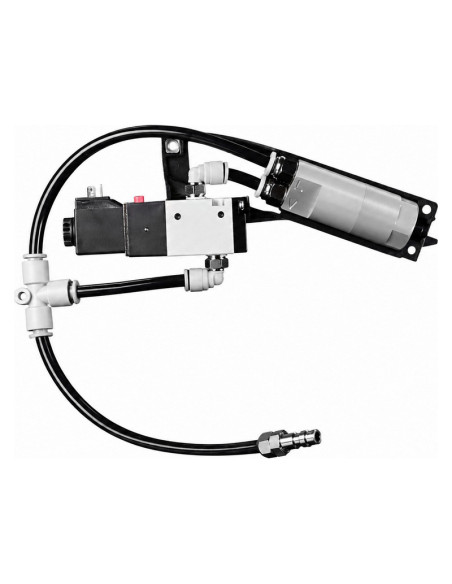

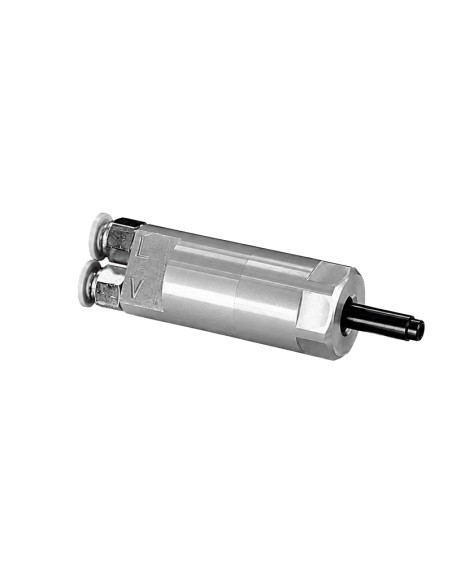

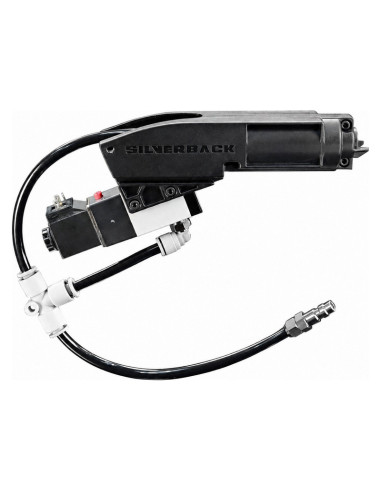

Moteur HPA
Le système HPA MDRX repose sur une électrovanne industrielle 3 voies/2 positions 3V110-06 NCF, alimentée en courant continu 12 V. Cette architecture à électrovanne industrielle garantit une fiabilité extrêmement élevée, un entretien réduit et un prix abordable.
Dans ce moteur HPA, le flux d’air utilisé pour propulser la bille ne traverse pas directement l’électrovanne. Celle-ci contrôle uniquement le mouvement du nozzle :
Lorsqu’elle est alimentée, la pression d’air pousse le nozzle vers l’avant et chambre une bille
Une fois le nozzle en position, l’air circule directement à travers le ou les orifices usinés dans le nozzle afin de propulser la bille
Le mouvement du nozzle est entièrement actionné par la pression, sans ressort de rappel et avec une seule pièce mobile.

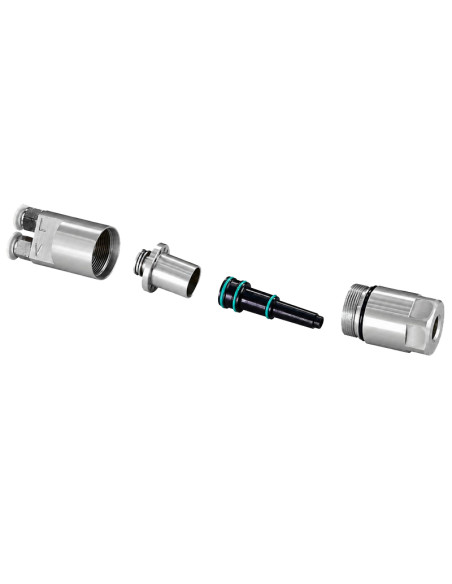

L’ensemble pneumatique ne comporte que 4 pièces et 5 joints d’étanchéité, dont seulement 3 joints dynamiques en FKM/Viton. Le nozzle est fabriqué en POM afin de réduire les frottements et la masse, tout en évitant d’endommager les billes.
Lorsque l’électrovanne est désactivée, l’air utilisé pour actionner le nozzle est évacué directement dans le corps inférieur de la réplique par l’orifice d’échappement de l’électrovanne. Le flux d’air assurant la propulsion contournant entièrement l’électrovanne, le débit de celle-ci ne limite pas la puissance maximale pouvant être atteinte.
Plage de pression et performances
Le système fonctionne entre 4 et 8 bar (58 à 116 PSI). Toutefois, les meilleures performances en matière de précision et de régularité sont généralement obtenues avec des pressions plus faibles, habituellement comprises entre 4,5 et 6,5 bar (65 à 94 PSI).
Pour cette raison, Silverback recommande :
- D’utiliser le nozzle offrant le débit le moins restrictif possible
- D’utiliser des billes lourdes dès que possible
- Le système bénéficie fortement du phénomène de Joule Creep avec des billes lourdes.
Le MDRX HPA est capable d’atteindre :
- Jusqu’à 40 billes/s sans difficulté
- Jusqu’à 50 billes/s avec des réglages avancés et une pression de fonctionnement plus élevée
Configurations des nozzles
Trois configurations de nozzle sont disponibles :
- Nozzle 1 trou : optimisé pour les configurations de moins de 1 joule.
- Nozzle 2 trous : recommandé pour les configurations de 1 à 1,4 joule.
- Nozzle 6 trous / Full Flow : recommandé pour les configurations de plus de 1,4 joule.

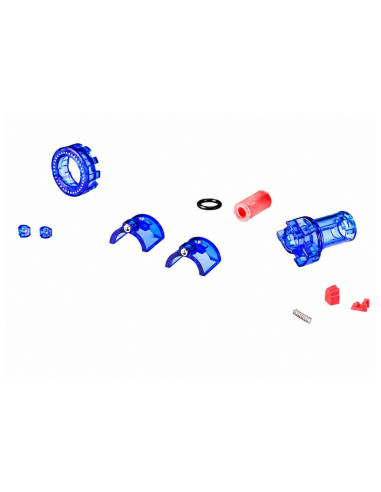

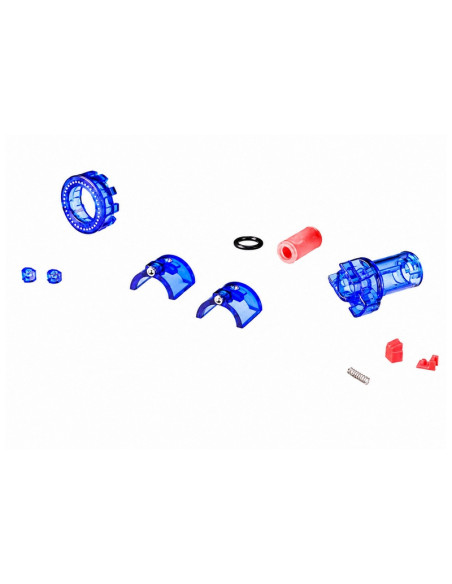

Système hop-up spécifique au HPA
Le MDRX HPA utilise une chambre hop-up dédiée, spécialement développée pour ce système pneumatique. Un guide d’alimentation intégré dirige les billes directement vers la face avant du nozzle, garantissant une alimentation extrêmement fiable, un alignement parfait des billes et l’élimination complète des doubles alimentations et des défauts d’alimentation.
Le moteur HPA et la chambre hop-up sont conçus pour s’aligner automatiquement l’un avec l’autre, afin d’assurer une régularité maximale.
La chambre accepte les joints hop-up standards de type AEG. Silverback recommande toutefois vivement l’utilisation de joints de type SRS/TAC-41 afin d’obtenir une étanchéité optimale.
Tous les kits MDRX HPA sont équipés d’origine d’un joint hop-up Silverback SRS 80°. Un joint plus dur améliore la stabilité et la régularité avec cette architecture HPA.
Consommation d’air et de batterie
Dans des conditions optimales, le système offre une autonomie d’environ 2 000 à 2 500 tirs avec une bouteille d’air de 0,8 L / 48 ci remplie à 207 bar / 3 000 PSI.
Le système nécessite une batterie LiPo stick 11,1 V. Une batterie de 1 200 mAh offre généralement une autonomie suffisante pour vider plusieurs bouteilles d’air.

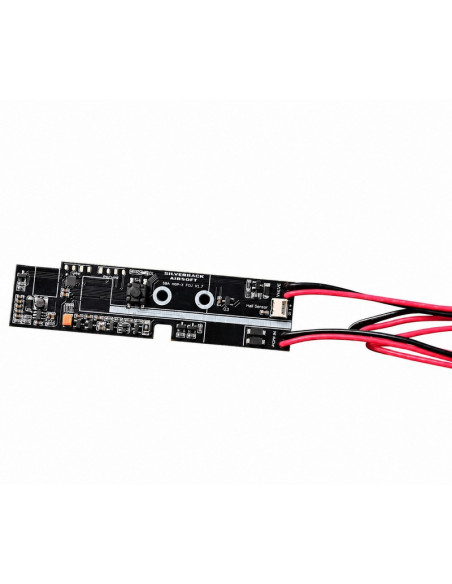

Unité de contrôle électronique (FCU)
Développée en collaboration avec T238, la FCU permet de régler :
- Les modes de tir (sécurité / semi-automatique / rafale de 3 à 5 billes / automatique / binaire)
- Le temps d’ouverture de l’électrovanne « dwell » (par incréments de 0,5 ms)
- La cadence de tir (de 12 à 50 billes/s)
- La temporisation entre les tirs en mode DMR (de 0,5 à 5 s ou désactivée)
- Le niveau de protection de la batterie (de 3,3 à 3,0 V par cellule ou désactivé)
- La minuterie de mise en veille (de 1 à 10 h ou désactivée)
Les fonctions supplémentaires de la FCU comprennent la lecture du programme en cours, un compteur total de billes tirées, un compteur journalier de billes, la restauration des paramètres d’usine et la remise à zéro du compteur journalier.
