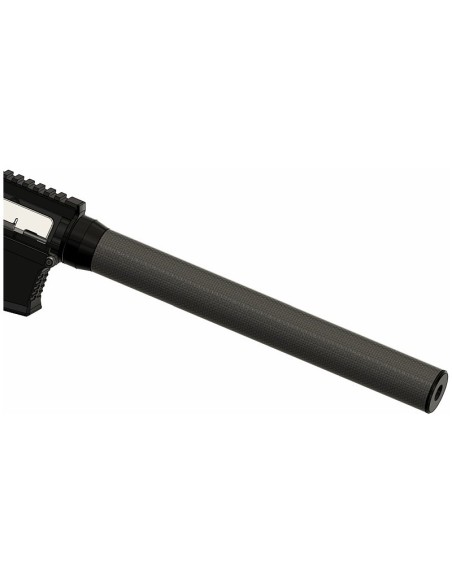

Le TubeRA remplace le garde-main standard tout en faisant office de silencieux. Conçu en duralumin 7075 et renforcé par des éléments en fibre de carbone, il combine légèreté et solidité pour un montage durable et fiable.
Le kit inclut deux types d’inserts :
- inserts acoustiques pour réduire le bruit ;
- inserts de centrage (x2) pour stabiliser le canon interne.
Ces inserts sont modulables : combinez-les selon la longueur du canon interne et vos préférences de joueur.

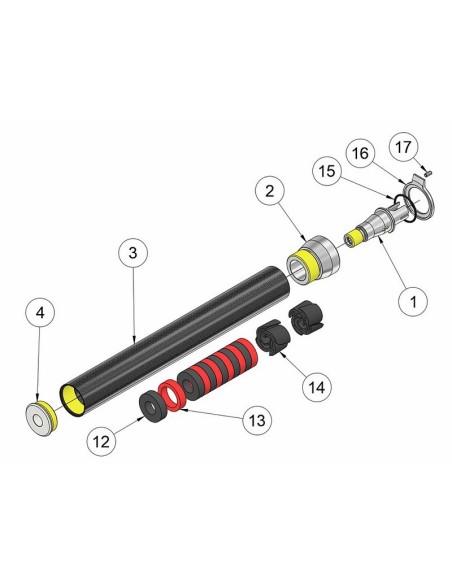

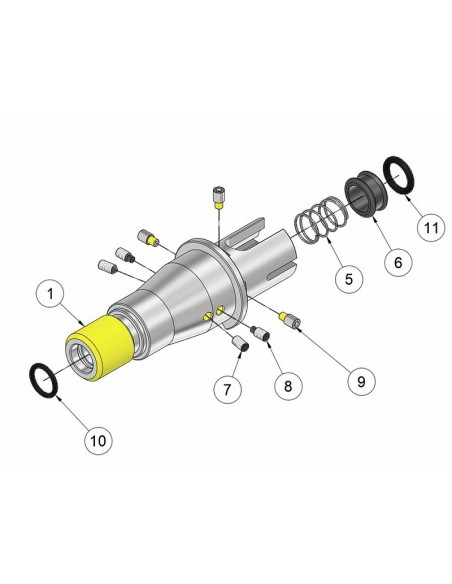

À l’intérieur du corps principal ① se trouve un mécanisme de pression de la chambre Hop Up. La pression est réglée par un serrage à clavette actionné par deux vis de réglage ⑦ : en les serrant, elles repoussent la chambre contre la gearbox via une bague de pression, empêchant tout rebond et limitant les fuites d’air entre le nozzle et le joint Hop Up.
La bague de butée ⑥, usinée en acier C45 et traitée thermiquement, conserve sa forme sous la pression des vis. La couronne de pression est ensuite sécurisée latéralement par deux vis ⑧ pour éviter tout déplacement lors de la manipulation.
Pour protéger la chambre des chocs et éviter l’endommagement du joint, installez obligatoirement un joint torique ⑪ (8,5 × 2 mm, 70 ShA) à l’avant de la chambre Hop Up. Sur la chambre RetroArms AR15 (réf. 6388), ce joint est requis ; ce modèle utilise un écrou à collerette (réf. 6778) dont la face avant élargie prévient la coupure du joint.
Le TubeRA comporte trois filetages M2,5 autour du périmètre pour les vis de positionnement ⑨ (les trois vis sont employées sur les corps AR15 RetroArms).
Compatibilité : les dimensions des chambres Hop Up varient selon les fabricants. Il peut être nécessaire de mesurer et d’ajouter un joint torique supplémentaire pour obtenir un appui parfait — la force d’appui optimale n’est donc pas systématiquement garantie « sortie d’emballage ». Les ailettes d’indexation sont conçues pour être compatibles avec les chambres Hop Up RetroArms ; la compatibilité avec d’autres marques n’est pas assurée.
Montage conseillé :
- Pré réglez les vis de réglage ⑦ avant l’installation.
- Maintenez le corps principal ① contre la gearbox.
- Serrez progressivement les vis ⑦ jusqu’à ce que la chambre Hop Up soit solidement maintenue (pas de jeu, étanchéité autour du nozzle).
- Vissez le reste du TubeRA et fixez la couronne de pression avec les vis ⑧.
- Installez le joint torique ⑪ (8,5 × 2 mm) en vous assurant qu’il n’est pas pincé sous l’écrou à collerette (si présent).
